一、准备
1.1工具清单:
序号
工具名
数量
备注
1
真空泵
1台
建议使用带加压型的
2
铜管6#
按实际
不低于0.7厚
3
铜管10#
按实际
不低于0.7厚
4
2.5平方3芯电源线
按实际
请使用品牌通过CCC认证
5
0.75平方3芯信号线
按实际
请使用品牌通过CCC认证
6
制冷剂R134A
按实际
推荐用杜邦13.6KG装的
7
接线端子
每台机10个
8
3/16英制内六角
1个
9
焊接用的工具辅料
1套
10
固定室外机用支架
1套
11
加注制冷剂工具
1套
12
温湿度测量仪器
1个
1.2安装前提
1.21安放的位置必须是要进行了防水处理。
1.22必须达到冷库的保温级级。
1.23进出的门必须是密封保温门。
二、连接
使用6#和10#铜管,各一根以及信号线,电源线,从室内铺设到室外机安放位置,注意铜管总长不超过15米,每一个90度拐弯相对减少1米有效距离。
2.1焊接外机
将6#铜管,及10#铜管，对应焊接好
2.2 焊接过滤器与示液镜
随机有配一个过滤器与示液镜,具体的焊接方法是:
过滤器焊接在低压管(大管)上,按过滤器上的箭头方向,不能接反.
示液镜焊接在高压管(小管)上,没有方向.
注意: 焊接时尽量焊接在外机的一侧,以便观察及方便外机的上罩能顺利盖上

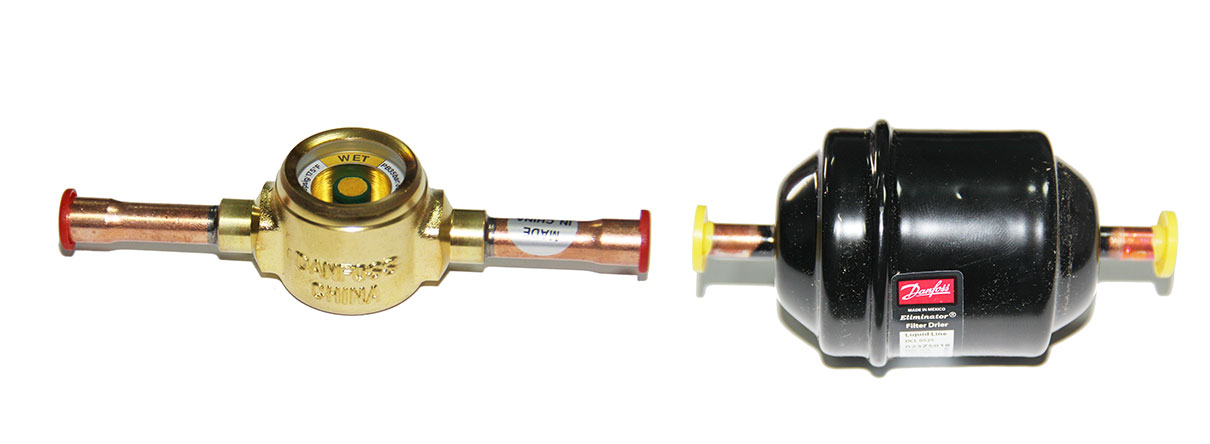

示液镜 过滤器
2.3焊接内机:
室内机必须安放在酒窖距天花100－150MM位置，需要考虑出风与进风能在酒窖中均匀，出风口不能正对门，以防止冷气过快跑出。
焊接方式,将铜管由机器背部后的孔穿过,按高低压管对应焊上,注意的是：焊接时要小心移动机器内的铜管,防止内部细小铜管打折或断开,并且要注意保护好机器内的保温泡沫(用东西隔开再焊接)
2.4连接排水管
将排水管连接，锁紧，自然方式排入出水口（建议用带保温性的弹性水管）
三、接线
电源线为3芯2.5平方,信号线为3芯1.5平方

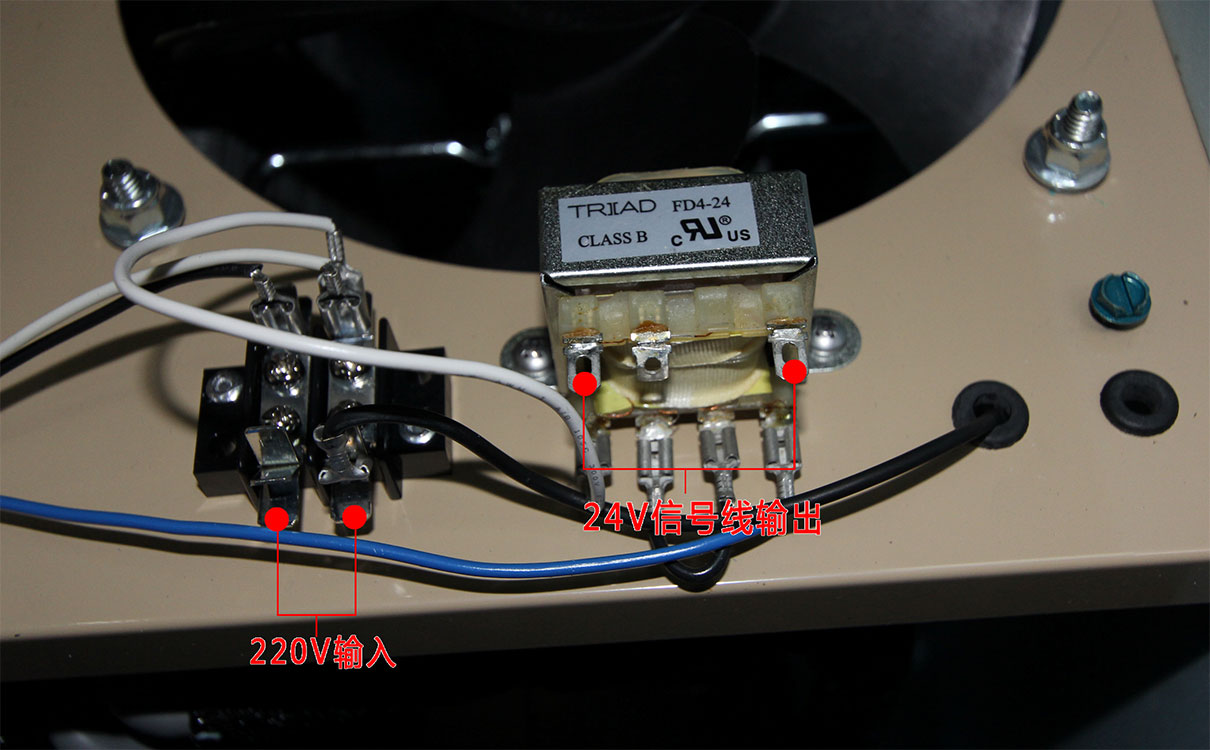

3.1 焊接室内机电源线及信号线
如下图所示:对应连接好。

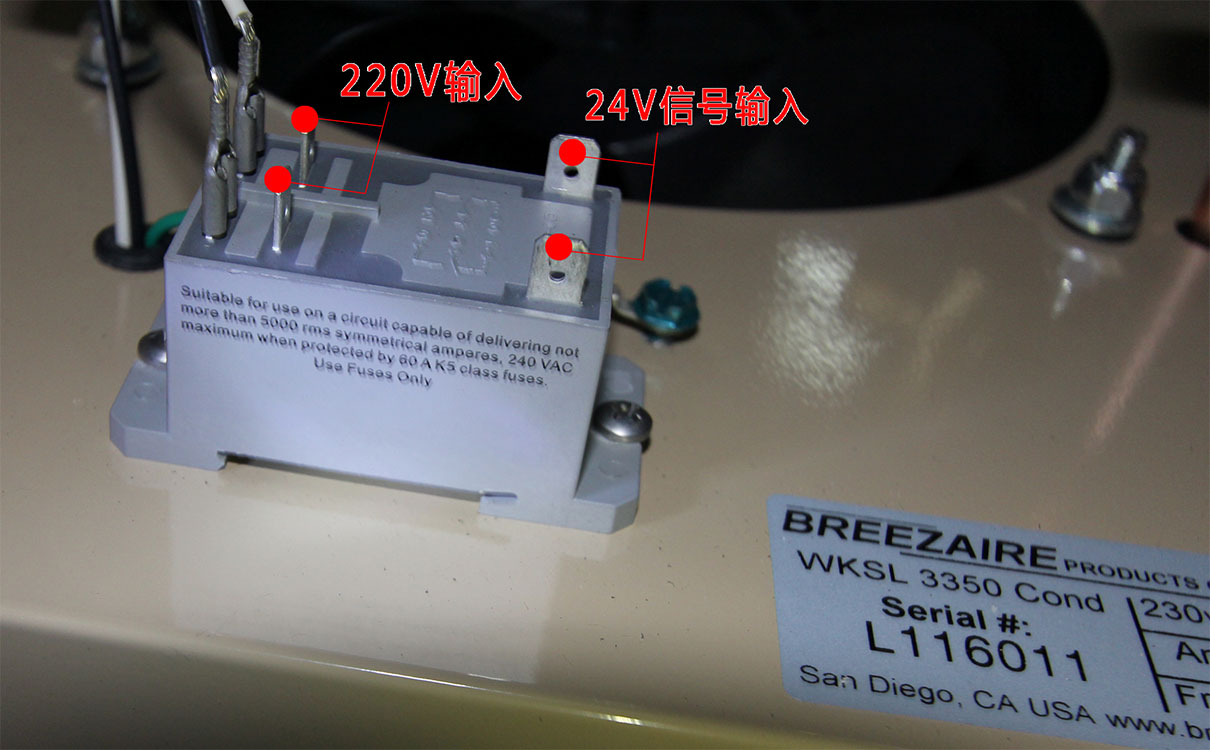

3.2 连接室外机电源线电信号线:
如下图所示:对应连接好。
说明：室内机与室外机的电源线可以同是由室内引出，室外机也可以单独接电源，室外机是由室内机信号进行控制的。

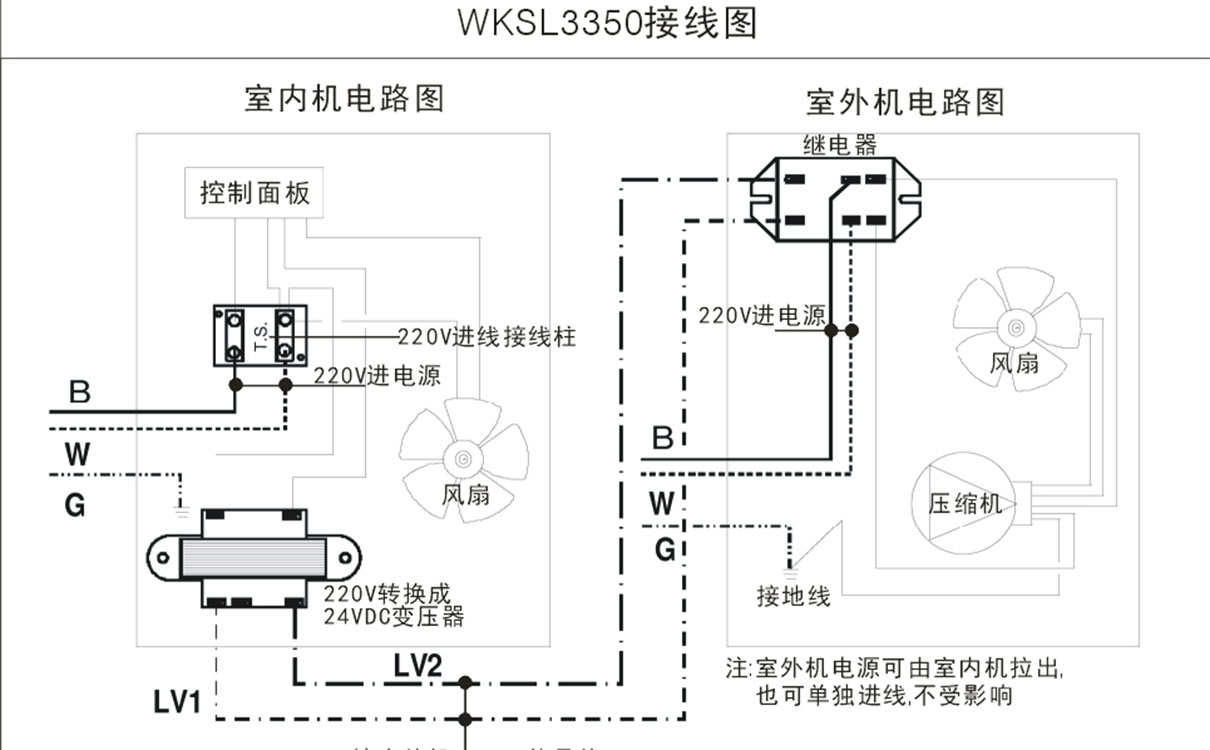

附图：WKSL3350电路接线图
四 抽真空与加制冷剂
4.1排出气体
因为机器是充氮气运输,所以必须排出原来的氮气,需要准备英制3/16的内六角,扭开室外机的阀门,排出气体.
4.2抽真空检漏
抽取真空后打上压力表,两个小时或更长时间后再取表,查看是否有泄漏。
4.3加制冷剂
开机(检查内外机全部连接完好),缓慢加入制冷剂,检查室内机是否制冷：通常查看蒸发器上是否有挂水珠就有确认，或是用温湿度表进行测量，通常从出风口出来的温度比实际温度（也就是机器显示器上显示的温度）会低6℃，表示正常制冷，机器的最佳压力是加到30-35PSI，具体视现场情况可进行适当调整。
五、安装完成
按说明书进行功能调试.盖上机器外罩,注意,内机的保温泡沫一定要保护好,装上外罩时一定要先把保温泡沫盖好.

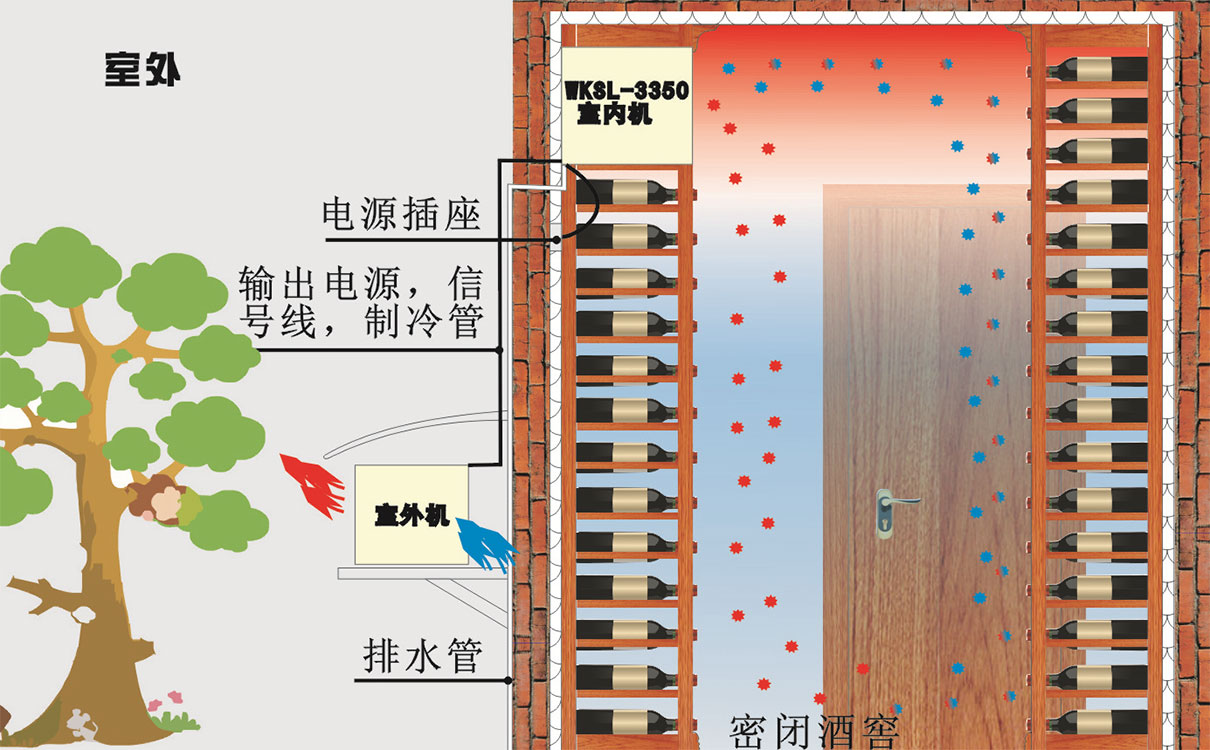

比士亚酒窖空调安装示意图
